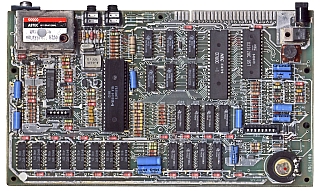

Das Mainboard vom ZX Spectrum

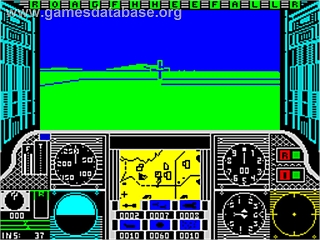

Ein Spiel auf dem ZX Spectrum

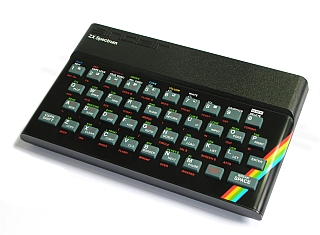

Der ZX Spectrum ist der Nachfolger des ZX81.
Der ZX Spectrum hat Optisch sehr viel Ähnlichkeit mit dem ZX81 und haben den gleichen
Z80 Prozessor.Zur Eingabe hatte der ZX Spectrum eine schlechte Gummitastatur verbaut gehabt.
Die Anfangsmodelle hatten 16Kbyte Speicher und konnten bis 48KByte aufgerüstet werden.
Die späterin Modelle hatten dann von Werk aus 48KByte Speicher drin.
| Erscheinungsjahr: |
1982 |
| Prozessor: |
Z80A
|
| Taktfrequenz: |
3,5
MHz |
| RAM: |
16
KByte / 48 KByte
|
| ROM: |
16
KByte
|
| Betriebssystem: |
eigenes
(CP/M möglich)
|
| Grafikchip: |
?
|
| Textmodus: |
32
x 24
|
| Grafikmodi: |
256
x 192
|
| Farben: |
15, 8 Grundfarben, die in jeweils zwei Helligkeitsstufen
dargestellt werden können (mit Ausnahme von schwarz)
|
| Soundchip: |
?
|
| Sound: |
1 Stimme (eingebauter Piepser), über Erweiterungen von
Fremdherstellern auch Dreikanalton und MIDI möglich
|
| Tastatur: |
Gummitastatur,
QWERTY, 40 Tasten
|
| Laufwerk: |
kein internes , Cassette ,mit Interface auch Microdrive
|
| I/O: |
1
x Userport, 1 x Kassette (MIC/EAR), 1 x HF
|

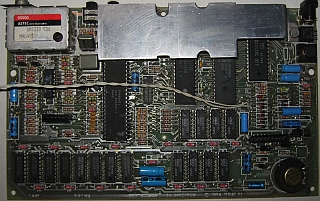

Das Mainboard vom ZX Spectrum +

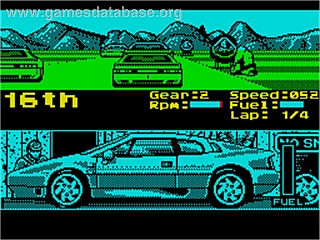

Ein Spiel auf dem ZX Spectrum +

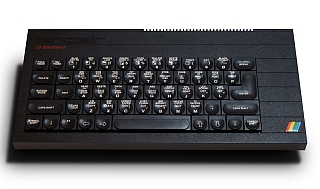

Der ZX Spectrum+ kam 1984 auf den Markt und ist Technisch gleich mit
dem ZX Spectrum aber er wurde mit einer richtigen Tastatur und einem Resetschalter ausgestattet.
| Erscheinungsjahr: |
1984 |
| Prozessor: |
Z80A
|
| Taktfrequenz: |
3,5
MHz |
| RAM: |
48 KByte
|
| ROM: |
16
KByte
|
| Betriebssystem: |
eigenes ,CP/M
|
| Grafikchip: |
?
|
| Textmodus: |
32
x 24
|
| Grafikmodi: |
256
x 192
|
| Farben: |
15, 8 Grundfarben, die in jeweils zwei Helligkeitsstufen dargestellt werden können
(mit Ausnahme von schwarz)
|
| Soundchip: |
?
|
| Sound: |
1 Stimme (eingebauter Piepser), über Erweiterungen von Fremdherstellern auch Dreikanalton und MIDI möglich
|
| Tastatur: |
Schreibmaschinentastatur, QWERTY, 57 Tasten
|
| Laufwerk: |
kein internes ,Cassette ,mit Interface auch Microdrive
|
| I/O: |
1 x Userport, 1 x Kassette (MIC/EAR), 1 x HF |

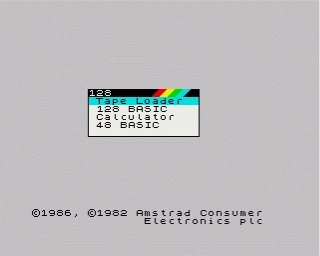

Der Startbildschirm

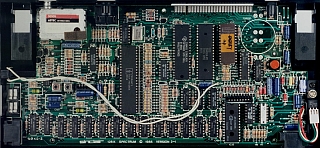

Das Mainboard vom ZX Spectrum 128

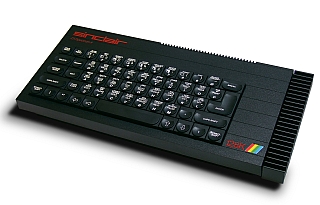

Der ZX Spectrum 128 ist die Weiterentwicklung vom ZX Spectrum+.
Optisch sieht er seinem Vorgänger sehr änlich, aber innen hat sich viel getan.
Der ZX Spectrum 128 bekam neue Anschlüsse in form eines RGB Port's und eine RS232 Schnittstelle.
Ein neuen Soundchip vom Typ Yamaha AY-3-8912 mit 3 Kanal Sound wurde auch verbaut.
Dazu kam noch 128Kbyte Speicher statt 48Kbyte beim ZX Spectrum+,das BASIC wurde erweitert und das ROM vergrößert.
Ab jetzt gab es auch ein Bootmenü beim einschalten des ZX Spectrum 128.
| Erscheinungsjahr: |
1985 |
| Prozessor: |
Z80A
|
| Taktfrequenz: |
3,5
MHz |
| RAM: |
128 KByte (inkl. RAM-Disk)
|
| ROM: |
32 KByte (16 KByte für 48K-Modus, 16 KByte für 128K-Modus)
|
| Betriebssystem: |
eigenes , CP/M
|
| Grafikchip: |
?
|
| Textmodus: |
32
x 22
|
| Grafikmodi: |
256
x 192
|
| Farben: |
15, 8 Grundfarben, die in jeweils zwei Helligkeitsstufen dargestellt werden können
|
| Soundchip: |
General Instruments AY-3-8912A
|
| Sound: |
3 Stimmen, mono, MIDI OUT
|
| Tastatur: |
Schreibmaschine, QWERTY , 57 Tasten
|
| Laufwerk: |
kein internes ,Cassette ,mit Interface auch Microdrive
|
| I/O: |
RS232, Kassette (MIC/EAR), TTL-RGB |

Das Mainboard vom ZX Spectrum +2

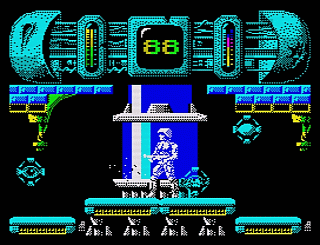

Ein Spiel auf dem ZX Spectrum +2

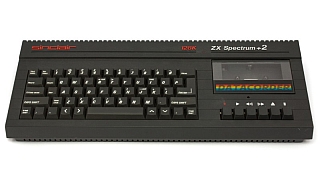

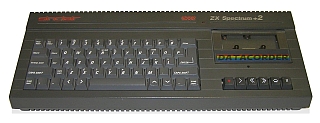

Der ZX Spectrum +2 ist der erste Spectrum von Amstrad nach deren Kauf von
Sinclair's Computerabteilung und basiert auf den ZX Spectrum 128.
Sie verpassten ihn aber ein größeres Gehäuse und eine richtige Schreibmaschinentastatur.
Der ZX Spectrum +2 bekam auch als erster Spectrum überhaupt 2 Joystick-Port's.
Wie der Amstrad's hauseigner Rechner CPC 464 bekam auch der ZX Spectrum +2 ein Kassettenlaufwerk verbaut.
| Erscheinungsjahr: |
1987 |
| Prozessor: |
Z80A
|
| Taktfrequenz: |
3,5
MHz |
| RAM: |
128 KByte (inkl. RAM-Disk)
|
| ROM: |
32 KByte (16 KByte für 48K-Modus, 16 KByte für 128K-Modus)
|
| Betriebssystem: |
eigenes , CP/M
|
| Grafikchip: |
?
|
| Textmodus: |
32
x 22
|
| Grafikmodi: |
256
x 192
|
| Farben: |
15, 8 Grundfarben, die in jeweils zwei Helligkeitsstufen dargestellt werden können
|
| Soundchip: |
General Instruments AY-3-8912A
|
| Sound: |
3 Stimmen, mono, MIDI OUT
|
| Tastatur: |
Schreibmaschine, QWERTY , 58 Tasten
|
| Laufwerk: |
eingebautes Kassettenlaufwerk ,mit Interface auch Microdrive
|
| I/O: |
RS232, Kassette (MIC/EAR), TTL-RGB |

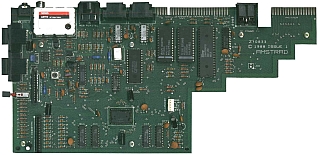

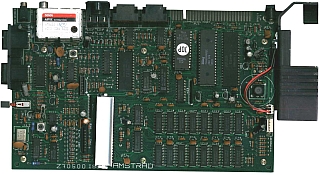

Das Mainboard vom ZX Spectrum +2a

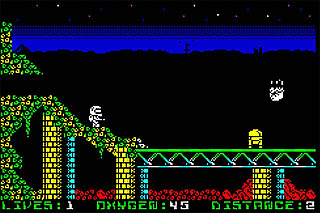

Ein Spiel auf dem ZX Spectrum +2a
Der ZX Spectrum +2a/b ist ziemlich gleich zum ZX Spectrum +2.
Die einzigen unterschiede liegen an einer anderen Gehäusefarbe (Schwarz statt Grau), DOS vom ZX Spectrum +3
um Diskettenlaufwerke zu benutzen und eine Centronics-Schnittstelle um viele unterschiedliche Drucker anschliessen
zu können.
| Erscheinungsjahr: |
1987 |
| Prozessor: |
Z80A
|
| Taktfrequenz: |
3,5
MHz |
| RAM: |
128 KByte (inkl. RAM-Disk)
|
| ROM: |
32 KByte (16 KByte für 48K-Modus, 16 KByte für 128K-Modus)
|
| Betriebssystem: |
eigenes , CP/M
|
| Grafikchip: |
?
|
| Textmodus: |
32
x 22
|
| Grafikmodi: |
256
x 192
|
| Farben: |
15, 8 Grundfarben, die in jeweils zwei Helligkeitsstufen dargestellt werden können
|
| Soundchip: |
General Instruments AY-3-8912A
|
| Sound: |
3 Stimmen, mono, MIDI OUT
|
| Tastatur: |
Schreibmaschine, QWERTY , 58 Tasten
|
| Laufwerk: |
eingebautes Kassettenlaufwerk ,mit Interface auch Microdrive
|
| I/O: |
RS232, Kassette (MIC/EAR), TTL-RGB |
| I/O: |
1
x IEC (seriell), 1 x Modulport, 1 x Audio/Video, 1 x HF (Antenne), 1 x
Datasette, 2 x Joystick |

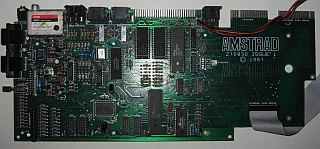

Das Mainboard vom ZX Spectrum +3

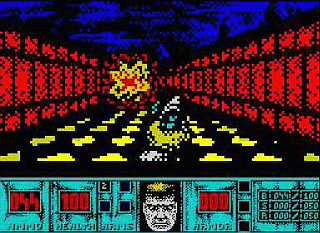

Ein Spiel auf dem ZX Spectrum +3

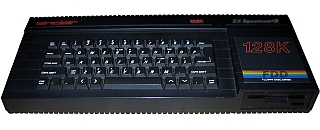

Der ZX Spectrum +3 ist das letzte Modell der Spectrum Reihe.
Er bekam ein 3" Diskettenlaufwerk wie Amstrad's CPC 6128 Rechner verbaut.
Das ROM wurde um das Diskettenbetriebsystem erweitert und wuchs auf 64Kbyte an.
| Erscheinungsjahr: |
1988 |
| Prozessor: |
Z80A
|
| Taktfrequenz: |
3,5
MHz |
| RAM: |
128 KByte (inkl. RAM-Disk)
|
| ROM: |
2 x 32 KByte (inkl. plus3-DOS)
|
| Betriebssystem: |
eigenes , CP/M
|
| Grafikchip: |
?
|
| Textmodus: |
32
x 22
|
| Grafikmodi: |
256
x 192
|
| Farben: |
15, 8 Grundfarben, die in jeweils zwei Helligkeitsstufen dargestellt werden können
|
| Soundchip: |
General Instruments AY-3-8912A
|
| Sound: |
3 Stimmen, mono, MIDI OUT
|
| Tastatur: |
Schreibmaschine, QWERTY , 58 Tasten
|
| Laufwerk: |
eingebautes Diskettenlaufwerk 3" (2. Laufwerk extern anschließbar),
RAM-Disk
|
| I/O: |
RS232, Centronics, Tape, RGB, HF |
